MCN 3L
技术规格

MCN 3L红细胞微核智能分析系统

MCN 3L 是一款专为毒理实验室设计的高性能图像分析系统,包含哺乳动物红细胞微核分析软件和显微细胞分析计数软件、计算机、显微CCD相机(不含显微镜)。显微相机采用了索尼600万像素1英寸CCD芯片,成像清晰,一次拍摄即可获取超大视野。



  • 高效、准确的系统

迅数MCN 3L适用于Giemsa染色的哺乳动物骨髓或外周血红细胞微核试验,通过对嗜多染红细胞(PCE)的智能学习,采用随机共振图像处理技术,几十秒从上百张混有各类细胞的显微影像中抓取2000个PCE细胞并识别微核,智能分析处理。

  • 人工智能机器学习

通过事先分别学习一组典型的“正染红细胞”、“嗜多染红细胞”,系统自动记忆细胞特征,经模式识别,快速捕捉预定数量的红细胞,并自动计算出“嗜多染红细胞”占比。

原始图像

随机共振筛分出嗜多染红细胞(图中填充为黄色的细胞)

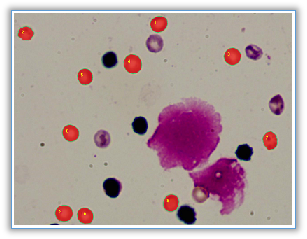

随机共振筛分出正染红细胞(图中填充为红色的细胞)

  • 自动计算微核率

利用微核的典型特征:嗜色性与核质一致、圆形、光滑、直径为红细胞的1/20-1/5,对已提取的2000个“嗜多染红细胞”快速扫描,找出含微核细胞,并自动计算含微核细胞率。

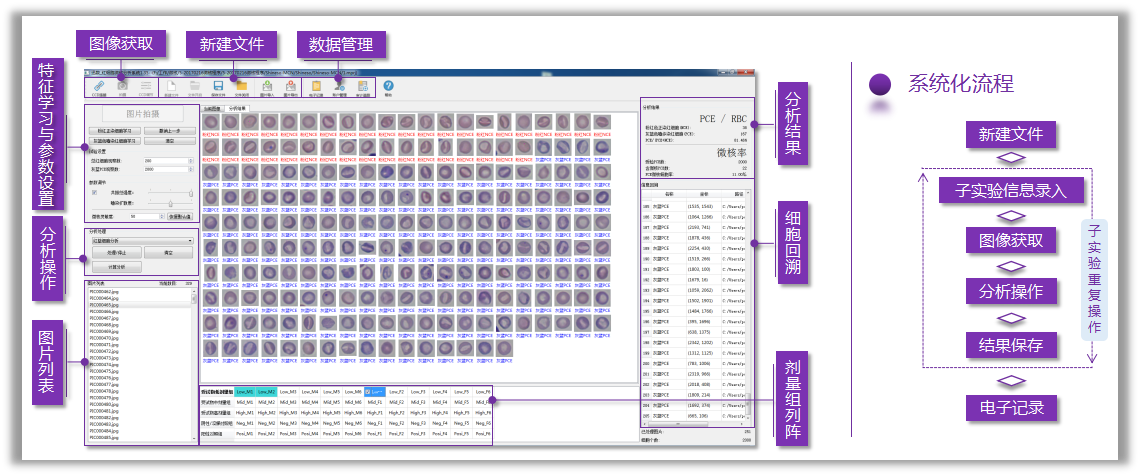

  • 图像数据库管理,人机操作方便

1.审核复检:对识别出来的细胞,能快速回访、定位,查到原始图片及坐标。

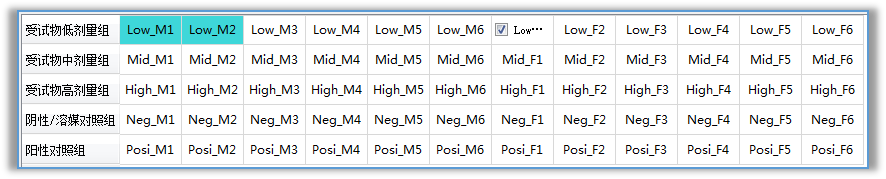

2.快速建立样本图片库:五组(高、中、低三个剂量组、阳性和阴性对照组)、50张玻片、一万张照片(一张显微照片代表一个视野),方便随时调取。

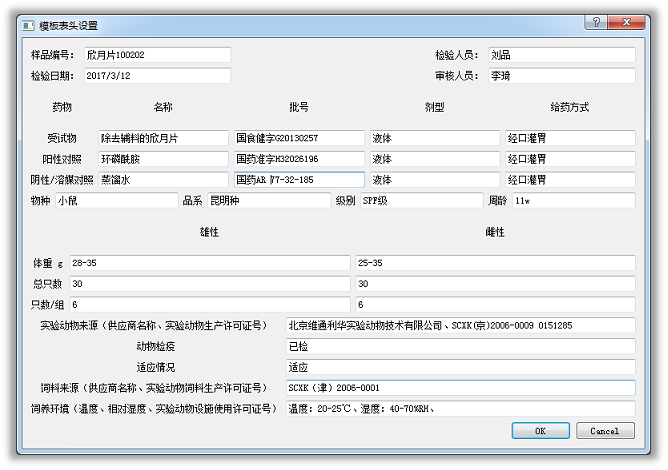

  • 数据安全与审计追踪

1.采用账户管理,由管理员全面管理操作员账号、密码、账户冻结等

2.采用电子记录和PDF打印:电子记录确保操作员不能随意修改数据,PDF打印则确保输出报告与电子记录的完全一致性

3.采用审计追踪技术,由系统内部记录每个操作员的每天操作过程,包括什么日期、什么时间、对什么样本、进行了什么统计、统计结果有无修改、历史数据有无删除等等所有历史档案

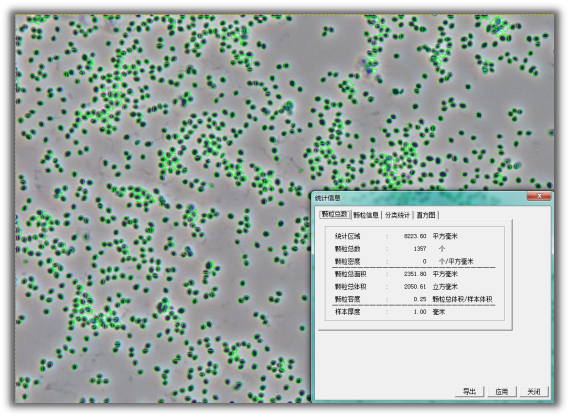

  • 细胞计数

多功能计数模块,可用于多孔板克隆计数、细胞悬液的全自动计数。

  • 双模式显微测量

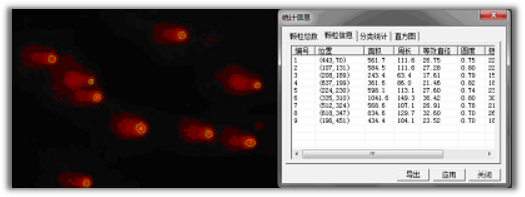

鼠标拖动的数字测微尺可以精确测量细胞的直径、角度、弧度、周长、面积等。细胞轮廓清晰、离散分布时,可采用自动测量模式,仅仅需要1秒,即可自动测量全部细胞的测量面积、周长、直径、圆度。

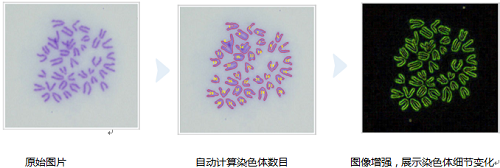

  • 模糊图像清晰化

自适应增强、边缘锐化、背景平整、滤波、边缘检测、形态学运算等27种图像处理功能,使得更清楚地展现染色体核形、更细微观察染色体数目和结构的改变。


仪器主要功能与技术指标

一、系统组成:

Ø 红细胞微核智能分析软件;MIC显微细胞分析软件;加密器1个

Ø 联想一体电脑(全国联保):双核四线程CPU/4G内存/1T硬盘/23"高清屏,Windows 10系统

Ø 专业显微摄像头

二、CCD摄像头参数

Ø 科研级彩色CCD大面阵相机

Ø 传感器型号/尺寸:索尼ExView HAD CCD芯片   6.0M/ICX694AQG(C) ;1英寸

Ø 像素:4.54x4.54μm

Ø G光灵敏度、暗电流:1000mv with 1/30s;8mv with 1/30s

Ø FPS/分辨率:7.5@2748x2200;14@2748x1092

Ø 曝光时间:0.06ms~1000s

Ø 数据接口:USB3.0

三、微核分析软件

1.快速图像采集

Ø CCD连接:实现超大视场显微图像实时动态观察,减少图片拍摄量。

Ø CCD调节:具有调节曝光时间,白平衡功能

Ø CCD拍摄:显微图像获取,自动保存批量图片

2.细胞特征学习

Ø 正染红细胞学习:随机选择典型成熟红细胞(NCE),智能学习、记忆细胞特征

Ø 嗜多染红细胞学习:随机选择典型不成熟红细胞(PCE), 智能学习、记忆细胞特征

Ø 修正所选细胞:具撤销、清空重选功能

3.试验参数设置:总红细胞观察数、嗜多染红细胞观察数

4.分析参数调节:共振总强度、嗜染扩散度、微核灵敏度

5.PCE、NCE分析:20秒完成自动识别、抓取PCE、NCE;自动计算PCE/RBC

6.微核分析:60秒完成抓取PCE、智能识别含微核细胞;自动计算微核细胞率

7.信息回溯:检测出的PCE细胞列阵被数字化定位,记录图片与坐标,可回访验证细胞识别精度

8.数据管理:

Ø 电子记录:记录操作员的实验数据,保证数据的可访问性、完整性;

Ø 报告输出:“PDF” 或“EXCEL”格式输出,输出报告数据与电子记录完全一致,不能更改。

Ø 账户管理:管理员、操作员分级管理,经许可的人员才能登陆;管理员全面管理操作员账号、密码、账户冻结等。

Ø 审计追踪:记录人员身份、每个操作员的操作流程,包括时间、样本、统计结果有无修改、历史数据有无删除等所有历史档案。

四、MIC显微分析软件

1.图像显示、转换

Ø 图像显示:实时动态观察,随时捕捉任意视野图像

Ø 图像观察:具有旋转、放大、缩小、镜像转换、局部观察功能

Ø 图像编辑:具有对图像任意区域剪切、复制、粘贴及文字输入等功能

2.显微图像处理

Ø 自适应增强:通过对原图像进行与其特征匹配的分辨增强处理,使图像更清晰,边缘更明显,以便进行图像细微结构的观察与识别。

Ø 图像调整:图像亮度、对比度、饱和度、RGB三色任意调节,灰度图、负相图的转换

Ø 图像补偿:通过线性补偿,对数补偿,贝尔补偿等多种数学方法对图像的失真部分进行补偿,使图像更加清晰。

Ø 图像锐化:通过增强图像的高频分量,使图像边缘变得更清晰。

Ø 图像平整:通过图像平整处理,使图像背景均匀。

Ø 图像滤波:高斯滤波、低通滤波、中值滤波等6种滤波方式有效提高图像清晰度。

Ø 边缘检测:两种检测方式、三种算子结合多种检测选项更精确地提取图像轮廓。

Ø 形态学处理:腐蚀、膨胀、开启、闭合等非线性数学形态学处理。

3.目标测量

Ø 标定:具有对系统在线标定功能,实现精确测量(系统内置默认标定值)

Ø 测量功能:对颗粒直径、长度、弧度、角度、任意曲线、面积等的在线测量

4.颗粒统计

Ø 自动统计:自动颗粒计数,并显示每个颗粒的面积、周长、直径、圆度等形态参数

Ø 区域统计:可选择长方形、圆形、伞形等任意形状区域进行统计

Ø 直径分类统计:设置直径范围,统计特定大小的颗粒

Ø 颜色识别统计:根据色度、亮度、饱和度筛选特定颗粒

Ø 鼠标点击统计:鼠标点击添加或删除颗粒,方便、快捷

Ø 粘连分割处理:根据用户需求可自动或手动分割相互粘连的颗粒

Ø 多种统计算法:采用多种分割算法,适合不同背景的颗粒统计

Ø 多样本统计:对多张显微图像的综合统计

Ø 参数自动换算:根据统计区域面积、样本稀释度,实现自动换算

5.绘图与标注

Ø 绘图:对打开的图像可根据需要,绘制直线、矩形、圆形、以及任意曲线

Ø 文字编辑:对打开的图像进行文字编辑

Ø 标注:可方便的进行直线和角度的标注

6. 报表打印

Ø 在线编辑:提供报告编写模板、文本输入、打印预览

Ø 报表打印:图片、统计数据自动打印
